Фундамент на винтовых сваях: когда подходит и как принять работу

Суть

Винтовая свая — металлический трубчатый ствол и как минимум одна металлическая винтовая лопасть, сечение которой намного больше сечения ствола. Сваю завинчивают в грунт с регулируемым вдавливанием — с лидерными скважинами или без них (пункт 6.1 свода правил о свайных фундаментах СП 24.13330.2021 с изменениями № 1 и № 2, последнее — приказ от 28.07.2026 № 481/пр, с 29.08.2026; по ссылке — издание 2021 года без изменений). По конструкции сваи бывают одновитковые и многовитковые, однолопастные и многолопастные (пункт 6.6).

Свайные фундаменты должны проектироваться на основе изысканий, с учётом нагрузок и сравнения вариантов (пункт 4.1), а инженерно-геологические изыскания — назначаться по нормам об изысканиях (пункт 5.1). От грунта зависит и расчёт: коэффициент условий работы винтовой сваи на сжатие — 0,8 в глинах и суглинках от твёрдых до мягкопластичных, в маловлажных песках и твёрдых супесях и 0,6 в водонасыщенных песках и текучих супесях (таблица 7.9). По формуле свод считает только однолопастную сваю с диаметром лопасти до 1,2 м и длиной до 10 м, работающую на вдавливание или выдёргивание; при двух и более лопастях, большем диаметре или длине, а также при горизонтальной силе или моменте несущую способность определяют испытанием статической нагрузкой или численным расчётом в нелинейной постановке с апробированными моделями грунта (пункт 7.2.16). Если основание сложено пучинистыми грунтами, сваи дополнительно проверяют на устойчивость при морозном пучении (пункт 7.1.15 и приложение Г), а для уменьшения его воздействия по пункту 7.8.9 «должны предусматриваться мероприятия по устройству противопучинистых обмазок или покрытий». Расчёт делает проектировщик; числа свода здесь — ориентир для проверки.

Что заложить в договор и смету

пункт	что записать	зачем
отчёт об изысканиях	кто его составил, номер и дата; есть ли в нём испытания свай	проектировать свайный фундамент без достаточных данных изысканий свод правил не допускает (пункт 4.6 СП 24.13330.2021); если сваи испытывали, результаты приводят в отчёте об изысканиях (пункт 5.7)
тип сваи	однолопастная или многолопастная, диаметр лопасти, длина	от конструкции зависит, можно ли считать сваю по формуле (пункты 6.6 и 7.2.16)

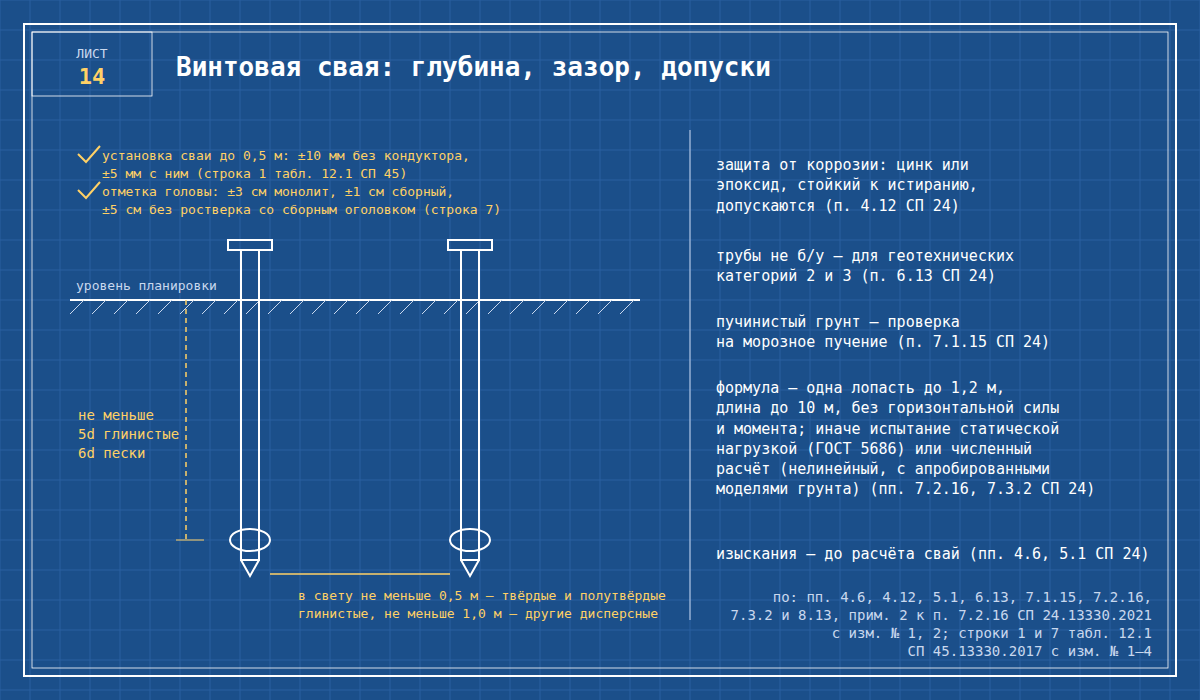

глубина	на какой глубине от уровня планировки окажется лопасть	не меньше 5 диаметров лопасти в глинистых грунтах и 6 — в песках (примечание 2 к пункту 7.2.16)
свайное поле	число свай, их расстановка и отметки голов	расстояние в свету между лопастями — не меньше 0,5 м в твёрдых и полутвёрдых глинистых грунтах и не меньше 1,0 м в других дисперсных грунтах (пункт 8.13)
несущая способность	как её определили: расчётом или испытанием	для свай, которые не подходят под формулу, — испытание статической нагрузкой или численный расчёт в нелинейной постановке с апробированными моделями грунта (пункт 7.2.16); испытывают сваи по ГОСТ 5686 (пункт 7.3.2 СП 24.13330.2021)
покрытие ствола	цинкование или окраска эпоксидным составом, стойким к истиранию; если трубы без покрытия — марка стали и толщина стенки с припуском на коррозию	так свод правил допускает защищать стальные сваи от коррозии (пункт 4.12); ниже расчётной глубины сезонного промерзания плюс 1 м он допускает сваи из труб стали 09Г2С по ГОСТ 19281 (С345 и С355 по ГОСТ 27772) без покрытия, если толщину стенки взяли с припуском на коррозию (пункт 4.13, введён изменением № 2)
трубы	новые, не бывшие в употреблении	для геотехнических категорий 2 и 3 бывшие в употреблении трубы в стальных трубчатых сваях не допускаются (пункт 6.13)
допуски	ссылка на таблицу 12.1 СП 45.13330.2017 с изменениями № 1–4	пункт 4.11 СП 24.13330.2021: при проектировании и возведении свайных фундаментов следует соблюдать СП 45; с его таблицей сверяют установку свай и отметки голов
документ по итогам	схема свайного поля с фактическими положениями и отметками	свайное основание после приёмки каждой сваи принимают по акту с исполнительной схемой расположения свай (пункт 12.8.28 СП 45.13330.2017 в редакции изменения № 2); по схеме сверяют расстановку с договором, а отметки голов — с допусками

Как идёт стройка

Разбивка. Для свай размером по диагонали или диаметру до 0,5 м отклонение при установке на место погружения — не больше ±10 мм без кондуктора и ±5 мм с кондуктором (строка 1 таблицы 12.1 СП 45.13330.2017 с изменениями № 1–4, последнее введено приказом от 03.06.2026 № 354/пр с 04.07.2026; по ссылке — издание 2017 года без изменений).

Завинчивание. СП 45.13330.2017 относит завинчивание к основным вытеснительным способам погружения заранее изготовленных свай, а лидерное бурение — к средствам, дополнительно используемым для облегчения погружения (пункт 12.1.1 в редакции изменения № 4, с 04.07.2026). Если подрядчик предлагает бурить под сваи, попросите записать это в документы по свайному полю: при лидерных скважинах несущую способность ствола сваи считают с коэффициентом от 0,5 до 1,0 — он зависит от диаметра скважины (пункт 7.2.16 и строка 2 таблицы 7.4 СП 24.13330.2021).

Оголовки и обвязка. Смещение осей оголовка относительно осей сваи — не больше ±10 мм (строка 20 таблицы 12.1 СП 45.13330.2017). Отклонение отметок голов свай — не больше ±3 см при монолитном ростверке, ±1 см при сборном и ±5 см у безростверкового фундамента со сборным оголовком (строка 7 той же таблицы).

Приёмка этапа

Таблица 12.1 задаёт и способ контроля — замер каждой сваи и каждого оголовка. Отметки голов (строка 7) и смещение оголовков (строка 20) замерьте до того, как на сваи ляжет ростверк или обвязка, и запишите по каждой свае: номер, допуск, замер. Допуска на итоговое положение винтовых свай в плане в таблице нет: строки 4 и 5 — для забивных, набивных и буронабивных свай. Расстановку, тип и диаметр лопасти, глубину заложения и число свай сверяйте со схемой свайного поля и договором.

Если несущую способность определяли испытанием, попросите протокол до подписания акта скрытых работ.

Если подрядчик подвёл

Сваи не по договору. Пункт 1 статьи 723 Гражданского кодекса позволяет предъявить подрядчику требования в двух случаях: сваи поставлены с отступлением от договора, ухудшившим результат, или другой недостаток делает фундамент непригодным для использования, предусмотренного договором, а без такого условия — для обычного; закон или договор могут установить иное. Если схема свайного поля входит в техническую документацию, за отступления от неё подрядчик тоже отвечает, а за мелкие, сделанные без вашего согласия, — нет, если докажет, что на качество они не повлияли (пункты 1 и 2 статьи 754).

Сваи негодные. Сваи, как и другие материалы и конструкции, поставляет подрядчик, если договор не возложил это на вас (пункт 1 статьи 745 Гражданского кодекса), и он же отвечает, если с ними нельзя работать без ухудшения качества, пока не докажет, что за это отвечаете вы (пункт 2 статьи 745).

Сколько хранить замеры. Для строительных работ Гражданский кодекс называет пять лет предельным сроком обнаружения недостатков (часть вторая статьи 756 со ссылкой на пункты 2 и 4 статьи 724), а при гарантии требования предъявляют по недостаткам, найденным в её пределах (пункт 3 статьи 724). Если дом строят для семьи у компании или ИП, по Закону РФ от 07.02.1992 № 2300-1 «О защите прав потребителей» устранения существенного недостатка, возникшего до приёмки, можно требовать и после пяти лет — в пределах срока службы, а без него — десять лет со дня приёмки; что недостаток возник до приёмки, доказывает потребитель (пункт 6 статьи 29). Сваи под ростверком не видны, поэтому замеры и снимки свайного поля храните не меньше пяти лет, при гарантии — весь её срок, а потребителю — весь срок службы или десять лет.
